برد شارژ شیائومی Mi 11 Lite

برد شارژ شیائومی Mi 11 Lite

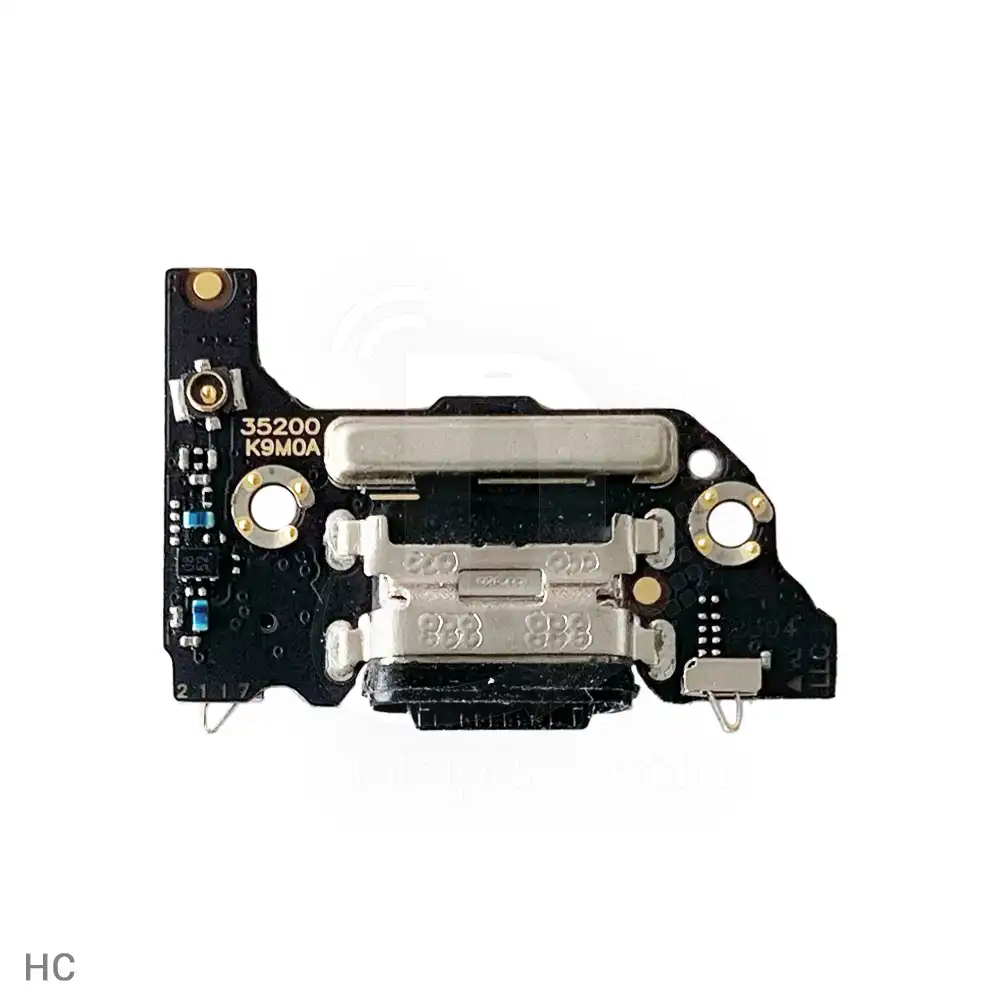

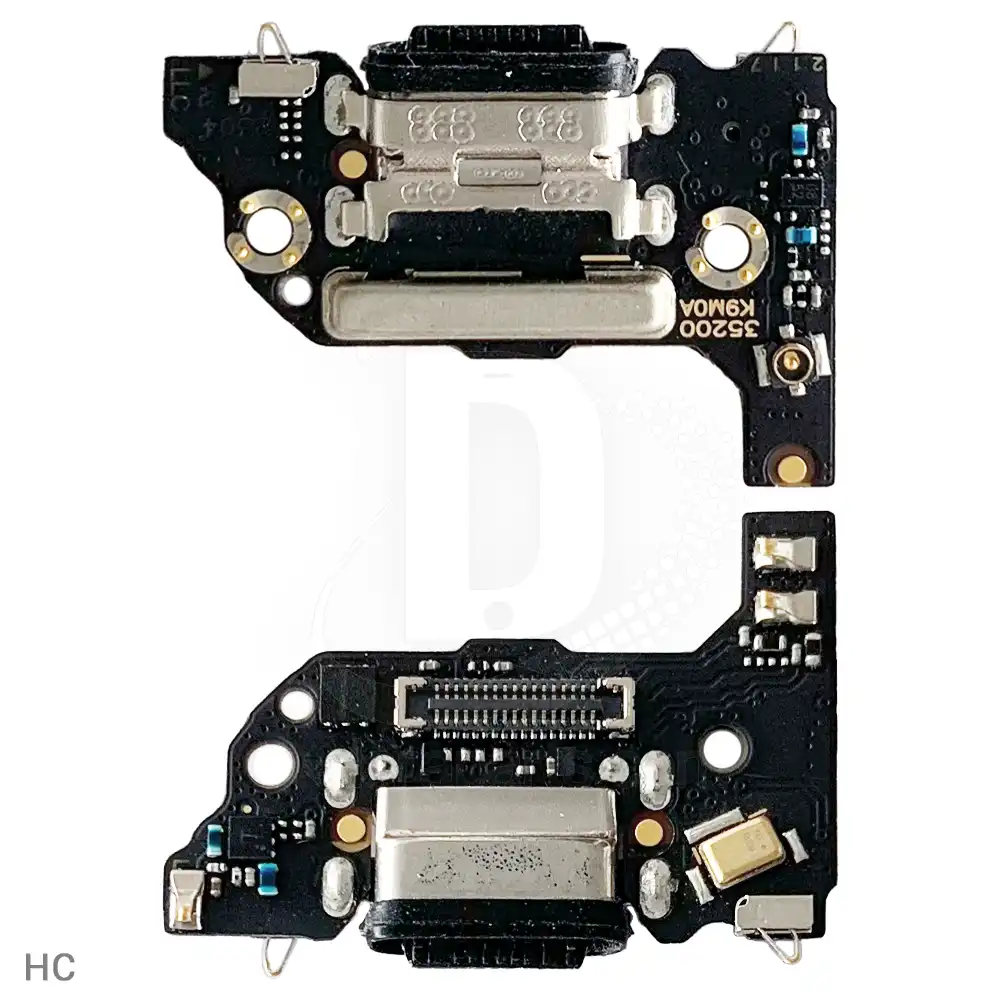

برد شارژ یا Sub Board در گوشی شیائومی Mi 11 Lite بخشی از مدار الکترونیکی است که وظایف حیاتی مانند دریافت جریان برق از شارژر، مدیریت انتقال داده از طریق پورت USB-C، پشتیبانی از میکروفون، ویبراتور و اسپیکر پایین را بر عهده دارد. این قطعه معمولاً در پایین‌ترین بخش قاب گوشی قرار گرفته و از طریق فلت به مادربرد متصل می‌شود.
خرید برد شارژ سازگار با شیائومی Mi 11 Lite 4G و Mi 11 Lite 5G و Mi 11 Lite NE از وب سایت قطعات موبایل دارا به صورت همکاری امکانپذیر است.

مشخصات فنی و مدل‌های سازگار

مقایسه کیفیت‌های برد شارژ (جدولی)

ویژگی‌ها و کاربردها

• مدیریت انتقال برق از شارژر به باتری
• انتقال دیتا از گوشی به کامپیوتر و بالعکس
• پشتیبانی از میکروفون پایین برای مکالمه
• مدیریت ویبراتور و اسپیکر پایین گوشی
• نقش در آنتن‌دهی (از طریق اتصال به مدار آنتن پایین)

علائم خرابی برد شارژ Mi 11 Lite

• شارژ نشدن گوشی یا قطع و وصل شدن شارژ
• عدم شناسایی توسط کامپیوتر هنگام اتصال USB
• میکروفون مکالمه کار نمی‌کند (تماس طرف مقابل صدای شما را نمی‌شنود)
• صدا از اسپیکر پایین پخش نمی‌شود
• ویبراتور عمل نمی‌کند
• پورت USB لق شده یا احساس می‌شود اتصال سست است

نحوه اطمینان از خرابی برد شارژ

1. تست با شارژر و کابل سالم و اصلی.
2. اتصال گوشی به کامپیوتر: اگر شناسایی نشد، احتمال خرابی در بخش دیتا برد شارژ وجود دارد.
3. بررسی میکروفون و اسپیکر از طریق ضبط صدا و پخش آهنگ.
4. بررسی پورت شارژ با ذره‌بین برای تشخیص آسیب‌های فیزیکی یا زنگ‌زدگی.
5. استفاده از مولتی‌متر برای بررسی ولتاژ ورودی و عملکرد آی‌سی شارژ.
6. وارد کردن گوشی به حالت “Fastboot” یا “Recovery” برای تشخیص عملکرد دیتا.

نحوه تعویض برد شارژ Mi 11 Lite

ابزار مورد نیاز: هیتر، پیک بازکن، پیچ‌گوشتی مخصوص، پنس، اسپاتول، پیچ‌گوشتی چهارسو دقیق.

مراحل:

1. خاموش کردن گوشی.
2. گرم کردن درب پشت با هیتر (حدود 70-80 درجه سانتی‌گراد).
3. باز کردن درب پشت با ابزار پلاستیکی و مکش.
4. جدا کردن پیچ‌های کاور پلاستیکی پایین (محافظ Sub Board).
5. جدا کردن فلت باتری از مادربرد برای ایمنی.
6. قطع اتصال فلت برد شارژ، آنتن، ویبراتور و اسپیکر از Sub Board.
7. خارج کردن برد شارژ قدیمی با پنس یا اسپاتول.
8. نصب برد جدید، اتصال مجدد فلت‌ها و قطعات.
9. بستن کاورها، پیچ‌ها و چسباندن درب پشتی.
10. روشن کردن گوشی و تست شارژ، صدا، میکروفون و ویبره.

برای سهولت شما همکار گرامی در انتخاب صحیح محصولات مورد نیاز خود؛ تمامی اطلاعات محصول مثل : نوع و مدت زمان گارانتی، کیفیت، مدل های سازگار با محصول و دیگر جزئیات محصول در جدول مشخصات کلی در تب توضیحات تکمیلی ، درج شده که میتوانید مطابق آن با خیالی آسوده سفارش خود را در فروشگاه اینترنتی قطعات موبایل دارا ثبت نمایید.
میتوانید محصولات مرتبط به فلت و برد شیائومی و تمامی محصولات فلت و برد رو هم مشاهده و ثبت سفارش نمایید.
درنظر داشته باشید موجودی و قیمت محصولات همواره به روز و معتبر میباشند.

Board Charge (SUB Board) Xiaomi Mi 11 Lite
